연구개발

SINGLE CRY STAL TRANSDUCER

휴먼스캔은 의료용 초음파 탐촉자의 Single Crystal 사용에 관한 지속적인 연구를 해왔습니다. 1980년대 많은 연구발표에서 Single Crystal의우수성은 인정하면서도 상용화의 어려움과 양산이 불가하다는 판단을 해오던 시점에서 휴먼스캔은 2001년 11월 MEDICA에서 세계최초의 PMN-PT Single Crystal 심장용 트랜스듀서를 성공적으로 상용화, 양산화에 기반한 제품으로 출시하였습니다. 1-3)이후 휴먼스캔은 Single Crystal 트랜스듀서 개발의 역사를 이끌어오며, 기존의 의료용 초음파 탐촉자들과는 다른, 신기술에 바탕한 놀라운 성장을 해오고 있습니다.

  • 1) "2.6 MHz Phased Array Ultrasonic Probe using PMN-TP Single Crystal Grown by the Bridgman Method,"
    Proc, IEEE Ultrason. Symp., pp. 1114-1119, 2002.
  • 2) "A 128ch 7.5 MHz Linear Array Ultrasonic Probe using PMN-PT Single Crystal,"
    Proc, IEEE Ultrason. Symp., pp. 782-785, 2003.
  • 3) "A 6.0 MHz 0.15 mm Pitch Phased Array Ultrasonic Probe using PMN-PT Single Crystal,"
    Proc, IEEE Ultrason. Symp., pp. 219-222, 2005.

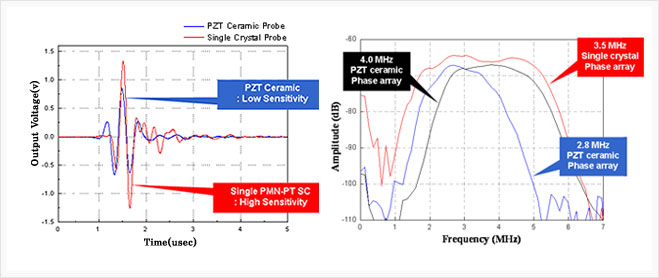

휴먼스캔은 지속적인 R&D를 통하여 다양한 기술적 진보를 거듭해 왔습니다. 휴먼스캔의 single crystal 트랜스듀서는 기존의 PZT 세라믹 트랜스튜서에 비하여 sensitivity 성능을 두 배 이상 향상시켰고, 칼라 토플러의 변별력을 높임으로써, 혈류의 흐름이 느려 검사가 어려운 복부용 혈류 검사도 정확한 진단을 가능하게 하였습니다. Bandwidth 성능에서도 기존의 PZT 트랜스듀서가 50~80%의 성능을 보이는데에 비하여, 휴먼스캔의 single crystal 트랜스듀서는 100% 이상의 bandwidth 성능을 발휘하여, harmonic imaging 성능을 최대화 시킬 수 있게 되었습니다. 변별이 어려운 이미지 일수록 harmonic imaging 은 고해상도의 이미지 검사를 위해 더욱 중요한 기술분야가 되고 있습니다. 또한 휴먼스캔의 single crystal 트랜스듀서는 harmonic imaging에서도 sensitivity의 손실없이 multi-frequency의 Tx/Rx 사용이 가능하도록 합니다.

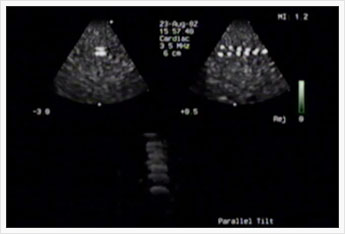

Single Crystal 2D Matrix Array 4-6)
  • 4) "PMN-PT Single Crystal for 2D Array for 3D intracardiac Echocardiography,"
    U.S. Navy Workshop on Acoustic Transduction Material and Devices, Pennsylvania, USA.
  • 5) "1.5 D Phased Array using PMN-PT Single Crystal for Cardiac Application, "
    Korea Government Project No. 10010313, 2003-2005.
  • 6) "2D Array using PMN-PT single Crystal for 3D imaging," Korea Government Project No.0001449, 2001-2003.
